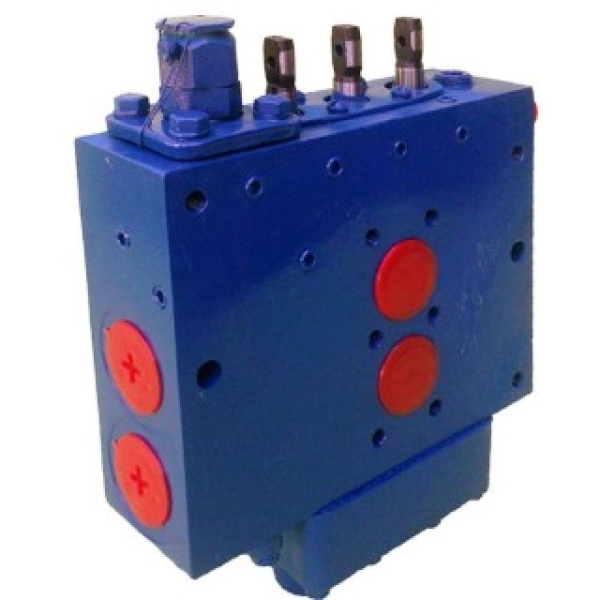

Гидрораспределитель МР100.3.000

0 out of 5 based on 0 customer ratings

6,000.00 руб. 5,500.00 руб.

200 в наличии

Количество:
Технические характеристики гидрораспределителя МР100.3.000
Тип распределителя клапанно-золотниковый, моноблочный
Давление на входе, номинальное, МПа 16
Диапазон настройки предохранительного клапана, МПа 10…20
Тип золотника с закрытым центром
Позиции золотника «Подъём», «Опускание» и «Нейтральная»
Усилие перемещения золотника при перемещении через рычаг рукояткой I=200мм, Н 50
Усилие перемещения золотника (непосредственно без привода), Н, не более 600
Управление золотником ручное
Гидроклапан предохранительно-переливной с серводействием
Разгрузка через переливной клапан
Условный проход, мм 20
Расход рабочей жидкости, л/мин, номинальный 100
Вес 21 кг



Габаритные и присоединительные размеры распределителя MР100.3.000

Гидрораспределитель каталожный номер МР100.3.000-01 – модернизированный распределитель моноблочного типа, является полным аналогом гидрораспределителя типа МР100. Применяется для распределения потока рабочей жидкости в гидравлических системах экскаваторов, погрузчиков и другой техники, которая нуждается в распределительном устройстве без необходимости фиксации золотника. Работает совместно с распределителем МР100.3.000. Обладает пропускной способностью до 160 л/мин. Может выступать в качестве распределителя Р80-3/1-444, при этом должны быть согласованы установочные и присоединительные размеры.

Гидрораспределитель MР100.3.000

1 – нижняя втулка;  2 – пружина;  3 – верхняя втулка;  4 – корпус распределителя;  5 – золотник;  6 – колпачок;  7 – винт регулировочный;  8 – корпус предохранительного клапана;  9 – пружина предохранительного клапана;  10 – шарик предохранительного клапана;  11 – пружина;  12 – демпфер;  13 – переливной клапан;  А, Б, В, Г, Д, Е, Ж – камеры и каналы;  с – сливная полость;  н – нагнетательная полость;  ц – верхняя и нижняя камеры.
