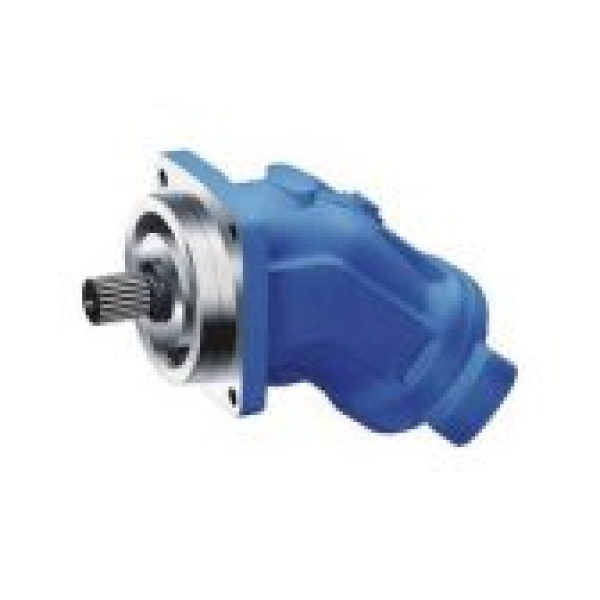

Аксиально-поршневой мотор A2FM-6x

0 out of 5 based on 0 customer ratings

Добавить Свой Отзыв

60,000.00 руб.

10 в наличии

Категория: Гидравликческие моторы Bosch-Rexroth.

Технические характеристики

Универсальный двигатель высокого давления
Размер 5 … 1000
Номинальное давление до 400 бар
Максимальное давление до 450 бар
Открытый и закрытый контур

Размер				5	10	12	16	23	28
Смещение геометрическое, за оборот		V _g	cm³	4,93	10,3	12	16	22,9	28,1
Номинальное давление		P _nom	бар	315	400	400	400	400	400
Максимальное давление		P _max	бар	350	450	450	450	450	450
Максимальная скорость ¹⁾		N _nom	оборотов в минуту	10000	8000	8000	8000	6300	6300
Максимальная скорость ¹⁾		N _max ²⁾	оборотов в минуту	11 000	8800	8800	8800	6900	6900
Входной поток ³⁾	В n _nom	Q _V	л / мин	49	82	96	128	144	177
Крутящий момент ⁴⁾	В _{номинации}	M	Nm	24,7	66	76	102	146	179
Роторная жесткость		с	кНм / рад	0,63	0,92	1,25	1,59	2,56	2,93
Момент инерции для вращающейся группы		J _TW	кг · м ²	0,00006	0,0004	0,0004	0,0004	0,0012	0,0012
Максимальное угловое ускорение		ɑ	рад / с²	5000	5000	5000	5000	6500	6500
Объем корпуса		В	L		0,17	0,17	0,17	0.2	0.2
Вес (приблизительно)		м	кг	2.5	5,4	5,4	5,4	9,5	9,5

Размер				32	45	56	63	80	90
Смещение геометрическое, за оборот		V _g	cm³	32	45,6	56,1	63	80,4	90
Номинальное давление		P _nom	бар	400	400	400	400	400	400
Максимальное давление		P _max	бар	450	450	450	450	450	450
Максимальная скорость ¹⁾		N _nom	оборотов в минуту	6300	5600	5000	5000	4500	4500
Максимальная скорость ¹⁾		N _max ²⁾	оборотов в минуту	6900	6200	5500	5500	5000	5000
Входной поток ³⁾	В n _nom	Q _V	л / мин	202	255	281	315	362	405
Крутящий момент ⁴⁾	В _{номинации}	M	Nm	204	290	357	401	512	573
Роторная жесткость		с	кНм / рад	3,12	4,18	5,61	6,25	8,73	9,14
Момент инерции для вращающейся группы		J _TW	кг · м ²	0,0012	0,0024	0,0042	0,0042	0,0072	0,0072
Максимальное угловое ускорение		ɑ	рад / с²	6500	14600	7500	7500	6000	6000
Объем корпуса		В	L	0.2	0,33	0,45	0,45	0,55	0,55
Вес (приблизительно)		м	кг	9,5	13,5	18	18	23	23

Размер				107	125	160	180	200
Смещение геометрическое, за оборот		V _g	cm³	106,7	125	160,4	180	200
Номинальное давление		P _nom	бар	400	400	400	400	400
Максимальное давление		P _max	бар	450	450	450	450	450
Максимальная скорость ¹⁾		N _nom	оборотов в минуту	4000	4000	3600	3600	2750
Максимальная скорость ¹⁾		N _max ²⁾	оборотов в минуту	4400	4400	4000	4000	3000
Входной поток ³⁾	В n _nom	Q _V	л / мин	427	500	577	648	550
Крутящий момент ⁴⁾	В _{номинации}	M	Nm	+679	+796	1021	1146	1273
Роторная жесткость		с	кНм / рад	11,2	11,9	17,4	18,2	57,3
Момент инерции для вращающейся группы		J _TW	кг · м ²	0,0116	0,0116	0,022	0,022	0,0353
Максимальное угловое ускорение		ɑ	рад / с²	4500	4500	3500	3500	11 000
Объем корпуса		В	L	0.8	0.8	1,1	1,1	2,7
Вес (приблизительно)		м	кг	32	32	45	45	66

Размер				250	355	500	710	1000
Смещение геометрическое, за оборот		V _g	cm³	250	355	500	710	1000
Номинальное давление		P _nom	бар	350	350	350	350	350
Максимальное давление		P _max	бар	400	400	400	400	400
Максимальная скорость ¹⁾		N _nom	оборотов в минуту	2700	2240	2000	1600	1800
Максимальная скорость ¹⁾		N _max ²⁾	оборотов в минуту
Входной поток ³⁾	В n _nom	Q _V	л / мин	675	795	1000	1136	1600
Крутящий момент ⁴⁾	В _{номинации}	M	Nm	1393	1978	2785	3955	5570
Роторная жесткость		с	кНм / рад	73,1	96,1	144	270	324
Момент инерции для вращающейся группы		J _TW	кг · м ²	0,061	0,102	0,178	0,55	0,55
Максимальное угловое ускорение		ɑ	рад / с²	10000	8300	5500	4300	4500
Объем корпуса		В	L	2.5	3,5	4,2	8	8
Вес (приблизительно)		м	кг	73	110	155	325	336

Заказной код

Артикул	Наименование
R902413220	A A2F M 200 /60L-VZB010 -SO 48
R902413219	A A2F M 200 /60L-VZB010 -SO 62
R910923746	A A2F M 200 /60W-VPB010
R910965856	A A2F M 200 /60W-VPB010 -SO 37
R902408462	A A2F M 200 /60W-VPB010 -SO 46
R910930883	A A2F M 200 /60W-VPB020
R910942934	A A2F M 200 /60W-VPB020 -SO 37
R902423826	A A2F M 200 /60W-VPB040
R910921315	A A2F M 200 /60W-VZB010
R902404709	A A2F M 200 /60W-VZB020
R902403207	A A2F M 200 /60W-VZB027
R902423839	A A2F M 200 /60W-VZB080
R902436513	A A2F M 250 /60L-VZB010 -SO 84
R910965187	A A2F M 250 /60W-VPB010 -SO 37
R910975160	A A2F M 250 /60W-VPB010 -SO 46
R910983863	A A2F M 250 /60W-VPB020 -SO 10
R910942993	A A2F M 250 /60W-VPB020 -SO 37
R902423825	A A2F M 250 /60W-VPB080
R902424095	A A2F M 250 /60W-VPB088 -SO 18
R910983038	A A2F M 250 /60W-VZB010 -SO 12
R910978755	A A2F M 250 /60W-VZB010 -SO 26
R902411403	A A2F M 250 /60W-VZB010 -SO 28
R910999337	A A2F M 250 /60W-VZB010 -SO120
R902423836	A A2F M 250 /60W-VZB020 -SO 7
R910983758	A A2F M 250 /60W-VZB020 -SO 26
R902454953	A A2F M 250 /60W-VZB020F
R910971955	A A2F M 250 /60W-VZB027 -SO 37
R910999307	A A2F M 250 /60W-VZB040
R910944902	A A2F M 250 /60W-VZB080
R902417722	A A2F M 250 /60W-VZB088 -SO 74
R910932473	A A2F M 308 /60W-VPH01
R910943432	A A2F M 355 /60W-VPH010 -SO 37
R902416490	A A2F M 355 /60W-VPH010 -SO 46
R902445115	A A2F M 355 /60W-VPH100
R910933797	A A2F M 355 /60W-VZH010 -SO 23
R910983568	A A2F M 355 /60W-VZH010 -SO 26
R910973930	A A2F M 355 /60W-VZH010 -SO 37
R902560365	A A2F M 355 /60W-VZH010 C
R902418508	A A2F M 355 /60W-VZH010D -SO103
R902439557	A A2F M 355 /60W-VZH100D
R902430444	A A2F M 355 /60W-VZH107
R910932472	A A2F M 383 /60W-VPH010
R910932275	A A2F M 383 /60W-VZH010
R910985333	A A2F M 500 /60L-VZH -SO 50
R910985433	A A2F M 500 /60L-VZH -SO 52
R910943659	A A2F M 500 /60W-VPH010 -SO 37
R910975093	A A2F M 500 /60W-VPH010 -SO 46
R902452486	A A2F M 500 /60W-VPH010 -SO107
R902411969	A A2F M 500 /60W-VPH017 -SO 43
R902427158	A A2F M 500 /60W-VZH010 -SO 26
R910946879	A A2F M 500 /60W-VZH010 -SO 37
R902406215	A A2F M 500 /60W-VZH010 E
R902425464	A A2F M 500 /60W-VZH017
R910978439	A A2F M 500 /60W-VZH017 -SO 43
R902425498	A A2F M 500 /60W-VZH017D -SO103
R902437494	A A2FLM 200 /60L-VZ -SO 94
R902437493	A A2FLM 200 /60L-VZ -SO 95
R902417059	A A2FLM 200 /60L-VZ UNGUEL**
R910909184	A A2FLM 200 /60L-VZB UNGUEL**
R910972784	A A2FLM 200 /60L-VZB01 UNGUEL**
R902419215	A A2FLM 200 /60R-VZ 01 -SO 77
R902419214	A A2FLM 200 /60R-VZ 01 -SO 78
R910960429	A A2FLM 200 /60R-VZ 01 UNGUEL**
R902437499	A A2FLM 200 /60R-VZ 01 UNGUEL**
R910941669	A A2FLM 200 /60R-VZ 01 UNGUEL**
R910909789	A A2FLM 200 /60W-VPB010
R910926298	A A2FLM 200 /60W-VPB020
R910926931	A A2FLM 200 /60W-VZB010
R910909182	A A2FLM 250 /60L-VZ -SO 8
R902419212	A A2FLM 250 /60L-VZ -SO 71
R902419211	A A2FLM 250 /60L-VZ -SO 79
R902437497	A A2FLM 250 /60L-VZ -SO 87
R902437496	A A2FLM 250 /60L-VZ -SO 88
R910979018	A A2FLM 250 /60L-VZ 01 -SO 49
R910949308	A A2FLM 250 /60R-VZ 01 -SO 29
R910994116	A A2FLM 250 /60R-VZ 01 -SO 39
R910908348	A A2FLM 250 /60W-VPB010
R910940156	A A2FLM 250 /60W-VPB010 -SO 19
R902414848	A A2FLM 250 /60W-VPB010 -SO 37
R902414846	A A2FLM 250 /60W-VPB010 -SO 46
R910920308	A A2FLM 250 /60W-VPB020
R910994365	A A2FLM 250 /60W-VZB010
R910939328	A A2FLM 250 /60W-VZB020
R910929039	A A2FLM 355 /60L-VZ 01 -SO 16
R910978393	A A2FLM 355 /60L-VZ 01 -SO 40
R902450117	A A2FLM 355 /60W-PZH010 -SO 83
R910928825	A A2FLM 355 /60W-VPH010
R910940006	A A2FLM 355 /60W-VPH010 -SO 19
R910986700	A A2FLM 355 /60W-VPH010 -SO 37
R910986698	A A2FLM 355 /60W-VPH010 -SO 46
R902427286	A A2FLM 355 /60W-VPH010D
R902558472	A A2FLM 355 /60W-VPH010F -SO 37
R902558470	A A2FLM 355 /60W-VPH010F -SO 46
R902558474	A A2FLM 355 /60W-VPH010F CSO 46
R902419367	A A2FLM 355 /60W-VPH017D
R910997287	A A2FLM 355 /60W-VZH010
R910933567	A A2FLM 355 /60W-VZH010 -SO 19
R910996898	A A2FLM 355 /60W-VZH010 -SO 51
R910999308	A A2FLM 355 /60W-VZH010 -SO 58
R902426314	A A2FLM 355 /60W-VZH010F -SO 81
R902437343	A A2FLM 355 /60W-VZH017
R902406374	A A2FLM 355 /60W-VZH017 E
R902455994	A A2FLM 355 /60W-VZH107 E
R910991389	A A2FLM 500 /60L-VPH010 -SO 54
R902419491	A A2FLM 500 /60L-VZ 01 -SO 16
R902419490	A A2FLM 500 /60L-VZ 01 -SO 40
R910968286	A A2FLM 500 /60W-VPH010
R910975651	A A2FLM 500 /60W-VPH010 -SO 37
R910975650	A A2FLM 500 /60W-VPH010 CSO 46
R902413590	A A2FLM 500 /60W-VPH010D
R902421472	A A2FLM 500 /60W-VPH017D -SO 43
R910999795	A A2FLM 500 /60W-VZH010
R902409451	A A2FLM 500 /60W-VZH010 -SO 26
R910949471	A A2FLM 500 /60W-VZH010 -SO 37
R910975208	A A2FLM 500 /60W-VZH010 -SO 46
R910989613	A A2FLM 500 /60W-VZH010 -SO 51
R902451526	A A2FLM 500 /60W-VZH010 -SO 58
R902443788	A A2FLM 500 /60W-VZH017
R902401656	A A2FLM 500 /60W-VZH017 -SO 43
R910968283	A A2FLM 710 /60L-VZ 01 -SO 16
R910975512	A A2FLM 710 /60L-VZ 01 -SO 40
R902437843	A A2FLM 710 /60L-VZ 01 -SO 98
R910969815	A A2FLM 710 /60W-VPH010
R910976255	A A2FLM 710 /60W-VPH010 -SO 26
R910986594	A A2FLM 710 /60W-VPH010 -SO 37
R910986596	A A2FLM 710 /60W-VPH010 -SO 46
R902561133	A A2FLM 710 /60W-VPH010 CSO 37
R910965974	A A2FLM 710 /60W-VZH010
R910995779	A A2FLM 710 /60W-VZH010 -SO 37
R910995778	A A2FLM 710 /60W-VZH010 -SO 46
R910949444	A A2FLM 1000 /60W-VPH010
R910974218	A A2FLM 1000 /60W-VPH010 -SO 37
R910974453	A A2FLM 1000 /60W-VPH010 -SO 46
R902449689	A A2FLM 1000 /60W-VPH010D
R910944773	A A2FLM 1000 /60W-VZH010
R910975190	A A2FLM 1000 /60W-VZH010 -SO 26
R910976021	A A2FLM 1000 /60W-VZH010 -SO 37
R910975999	A A2FLM 1000 /60W-VZH010 -SO 46
R910984733	A A2FLM 1000 /60W-VZH010 -SO 51
R902408239	A A2FLM 1000 /60W-VZH010D
R902417942	A A2FLM 1000 /60W-VZH010D -SO103
R902092023	A2F5/60W-B3-E
R909418904	A2F5/60W-B3-S
R909605161	A2F5/60W-B3-S
R909404449	A2F5/60W-C3
R902090368	A2F5/60W-C3-S
R902101736	A2F5/60W-C3-S
R902030847	A2F5L60-C3-S
R909428891	A2FM10/61-428891 SV
R902101678	A2FM10/61L-VBBXX0-S
R902251779	A2FM10/61L-VPB16A
R902028822	A2FM10/61L-VPBXX0-S
R902245642	A2FM10/61L-VZB16A
R902237300	A2FM10/61R-VBB16AV-S
R902251780	A2FM10/61R-VPB16A
R909434674	A2FM10/61R-VPBXX0-S
R902245531	A2FM10/61R-VZB16A
R909433441	A2FM10/61W-433441 SV
R909423386	A2FM10/61W-VAB030
R909428400	A2FM10/61W-VAB030
R992001022	A2FM10/61W-VAB030
R902197949	A2FM10/61W-VAB030
R902230001	A2FM10/61W-VAB030 GO2EU
R902213189	A2FM10/61W-VAB030U-S
R909611283	A2FM10/61W-VAB040
R902198216	A2FM10/61W-VAB040
R909424301	A2FM10/61W-VAB040
R902197749	A2FM10/61W-VAB040
R902215311	A2FM10/61W-VAB040
R902223398	A2FM10/61W-VAB040
R902065787	A2FM10/61W-VAP030
R902201550	A2FM10/61W-VBB030
R909610656	A2FM10/61W-VBB030
R902014014	A2FM10/61W-VBB030
R902197755	A2FM10/61W-VBB030
R902222391	A2FM10/61W-VBB030
R902230002	A2FM10/61W-VBB030 GO2EU
R902090365	A2FM10/61W-VBB030-S
R902197636	A2FM10/61W-VBB040
R902018238	A2FM10/61W-VBB040
R902161406	A2FM10/61W-VBB040
R902090364	A2FM10/61W-VBB040-S
R902031778	A2FM10/61W-VPB030
R902197629	A2FM10/61W-VPB030
R902201682	A2FM10/61W-VPB030
R909415404	A2FM10/61W-VPB030
R909437338	A2FM10/61W-VPB030
R902198025	A2FM10/61W-VPB030
R902198180	A2FM10/61W-VPB030
R902006996	A2FM10/61W-VPB030-S
R909428085	A2FM10/61W-VPB030-S
R902197577	A2FM10/61W-VPB040
R909427978	A2FM10/61W-VPB040
R909415405	A2FM10/61W-VPB040
R902202178	A2FM10/61W-VPB040
R902197758	A2FM10/61W-VPB040
R909442246	A2FM10/61W-VPB040-S
R909437175	A2FM10/61W-VPB040-S
R909611313	A2FM10/61W-VPBXX0-S
R909427229	A2FM10/61W-VPP030
R909438866	A2FM10/61W-VPP040
R909442313	A2FM10/61W-VPP040-S
R902057190	A2FM10/61W-VSB030-S
R902217981	A2FM10/61W-VZB030
R909415401	A2FM10/61W-VZB030
R909438481	A2FM10/61W-VZB030-S
R909438654	A2FM10/61W-VZB040
R909415402	A2FM10/61W-VZB040
R902161399	A2FM10/61W-VZB040
R902207228	A2FM10/61W-VZB040
R909438902	A2FM10/61W-VZP030
R909433205	A2FM10/61W-VZP030
R909446902	A2FM10/61W-VZP040
R902101221	A2FM10/61W-XBB030-S
R909610413	A2FM107/61 -VPBXX0-S
R909610469	A2FM107/61 -VPBXX0-S
R909448098	A2FM107/61-PAB080D
R909438464	A2FM107/61-PAB100D
R909447480	A2FM107/61-PAB190
R909438486	A2FM107/61-VPBXX0-S
R902014351	A2FM107/61L-PAX0XX-S
R909413286	A2FM107/61L-PAXXX0-S
R902067987	A2FM107/61L-PAXXX0-S
R909412508	A2FM107/61L-PZBXX0-S
R902035140	A2FM107/61L-VAB010-S
R902035143	A2FM107/61L-VPB010-S
R902067623	A2FM107/61L-VPBXX0-S
R902021781	A2FM107/61R-VPBXX0-S
R909434764	A2FM107/61R-VPBXX0-S
R909605752	A2FM107/61R-VPBXX0-S
R909442859	A2FM107/61R-VPBXX0-S
R909605049	A2FM107/61R-VPBXX0-S
R902028543	A2FM107/61R-VPBXX0-S
R909611086	A2FM107/61W-NAB016D
R902006655	A2FM107/61W-NAB027
R909605171	A2FM107/61W-NAB106
R909448584	A2FM107/61W-NPB020
R902000203	A2FM107/61W-NZB171-SK
R909603617	A2FM107/61W-PAB010D
R909437552	A2FM107/61W-PAB016
R909438773	A2FM107/61W-PAB026
R909438110	A2FM107/61W-PAB106
R909604326	A2FM107/61W-PAB170D
R909604327	A2FM107/61W-PAB170D-S
R902014081	A2FM107/61W-PAB181-SK
R909437964	A2FM107/61W-PPB026
R909434444	A2FM107/61W-PPB080
R909604816	A2FM107/61W-PPB170D
R909604814	A2FM107/61W-PPB170D-K
R902245054	A2FM107/61W-PZB010
Material Number	Material Description
R909437811	A2FM107/61W-PZB016
R902220820	A2FM107/61W-PZB020
R909437060	A2FM107/61W-PZB026
R909422336	A2FM107/61W-PZB080
R909605688	A2FM107/61W-PZB080-K
R909604873	A2FM107/61W-PZB106
R909604331	A2FM107/61W-PZB181-SK
R909603560	A2FM107/61W-PZB181-SK
R909419471	A2FM107/61W-PZBXX0-S
R909424300	A2FM107/61W-VAB010
R909428672	A2FM107/61W-VAB010
R902137953	A2FM107/61W-VAB010
R902233634	A2FM107/61W-VAB010
R902230003	A2FM107/61W-VAB010 GO2EU
R902137534	A2FM107/61W-VAB010-S
R902211946	A2FM107/61W-VAB010-S
R902035057	A2FM107/61W-VAB010D
R902018409	A2FM107/61W-VAB010D
R902107801	A2FM107/61W-VAB010F
R902250978	A2FM107/61W-VAB010F
R902107803	A2FM107/61W-VAB010F-K
R902226038	A2FM107/61W-VAB010J
R909447560	A2FM107/61W-VAB020
R902138175	A2FM107/61W-VAB020
R902138163	A2FM107/61W-VAB020
R902138456	A2FM107/61W-VAB020
R902137948	A2FM107/61W-VAB020
R902230004	A2FM107/61W-VAB020 GO2EU
R902009520	A2FM107/61W-VAB020-S
R902245402	A2FM107/61W-VAB020-S
R902245088	A2FM107/61W-VAB020-S
R902245050	A2FM107/61W-VAB020-S
R902014153	A2FM107/61W-VAB020D
R902035055	A2FM107/61W-VAB020D
R902065632	A2FM107/61W-VAB020D-S
R902065635	A2FM107/61W-VAB020D-SK
R902088586	A2FM107/61W-VAB020DJ-S
R902165717	A2FM107/61W-VAB020H
R909442283	A2FM107/61W-VAB027
R902138469	A2FM107/61W-VAB027
R902138041	A2FM107/61W-VAB027
R902138045	A2FM107/61W-VAB027
R902138042	A2FM107/61W-VAB027
R902138004	A2FM107/61W-VAB027
R902038596	A2FM107/61W-VAB027-S
R902096518	A2FM107/61W-VAB027-S
R909611129	A2FM107/61W-VAB027D
R902035066	A2FM107/61W-VAB027D
R902090226	A2FM107/61W-VAB027F
R902090228	A2FM107/61W-VAB027F-K
R902080533	A2FM107/61W-VAB027FJ-S
R902080535	A2FM107/61W-VAB027FJ-SK
R902239802	A2FM107/61W-VAB027V
R909446725	A2FM107/61W-VAB02X-S
R909423125	A2FM107/61W-VAB030
R909429526	A2FM107/61W-VAB040
R909423130	A2FM107/61W-VAB100
R902006704	A2FM107/61W-VAB100
R902137926	A2FM107/61W-VAB100
R902137703	A2FM107/61W-VAB100
R902253477	A2FM107/61W-VAB100 GO2EU
