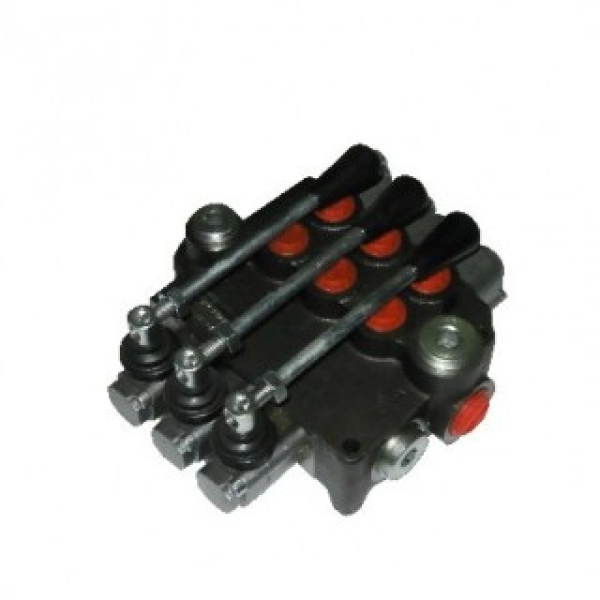

Гидрораспределитель 3Р80

13,000.00

200 в наличии

200 в наличии

Описание

Технические характеристики гидрораспределителя 3Р80
Количество рабочих секций 3 шт.
Схема соединения золотников параллельная
Номинальный расход 80 л/ мин
Максимальное давление 25 МПаr
Диапазон рабочих температур -40..+60C°
Вязкость рабочей жидкости 10?460 сСт
Степень фильтрации рабочей жидкости 25 ?м
Рабочая температура жидкости -15C..+80C°
Внутренние утечки при Р=16 МПа 6cм3/мин
Усилие на движение золотника 25 N
Масса гидрораспределителя  6кг
Применение Львовские погрузчики (АП-4014,АП-40814, АП-4081,  АП-40810,  АП-41015,  АП-41030, 41030 Лев), болгарские дизельные погрузчики, гидроманипуляторы, коммунальная техника. гидроманипуляторы ОМТ70-01, 02, 03, 04(ВелМаш), ОМТ97(ВелМаш)*, ЛВ-185-10, 14(Майкоп)*, мультилифт МПР-1, МПР-2, бункеровоз МСК-1, МСК-3, МСК-3101, МСК-4301 (Ряжск), FAUN



Гидрораспределитель каталожный номер 3Р80 — является 3-х секционным распределителем, который отвечает за качество работы гидравлических цилиндров подъема и наклона грузоподъемника. Является одним из ключевых элементов гидравлической системы. В основном используется львовскими погрузчиками, на которых установлено дополнительное оборудование, например ковш. В стандартное комплектации погрузчика достаточно использовать 2-х секционный гидрораспределитель. Функционирует совместно с шестеренным насосом, он же является нагнетателем рабочей жидкости (минеральных масел). 3Р80 занимается распределением потока рабочего материала и регулирует его давление.

Гидрораспределитель 3Р80 нуждается в тщательной фильтрации рабочей жидкости — до 63 мкм. В противном случае может быть нарушена работа клапанов и также работы золотников, что приведет к серьезной поломке агрегата.



Гидрораспределитель 3Р80

1-резиновое кольцо; 2-рабочая секция; 3-сливная секция; 4-пробка; 5- уплотнительное кольцо; 6-шайба; 7- гайка; 8,10,11-болты; 9,13-кронштейпы; 12- напорная секция

Рабочая секция гидрораспределителя 3Р-80

1-фланец; 2-медная прокладка; 3, 7, 13-резиновые кольца; 4-золотник; 5-корпус; 6-гайка; 8-пробка; 9-обратный клапан; 10-опора; 11-предохранительное кольцо; 12-пружина; 14- крышка.

Напорная секция гидрораспределителя 3Р80

1,13, 16-резиновые кольца; 2-шарик; 3, 6-опоры; 4-наставка; 5-пружина; 7-регулировочный болт; 8-колпачковая гайка; 9,11-гайка; 10,15-уплотняющие кольца; 12,14,17-пробки; 18- втулка; 19-поршень; 20-седло.
