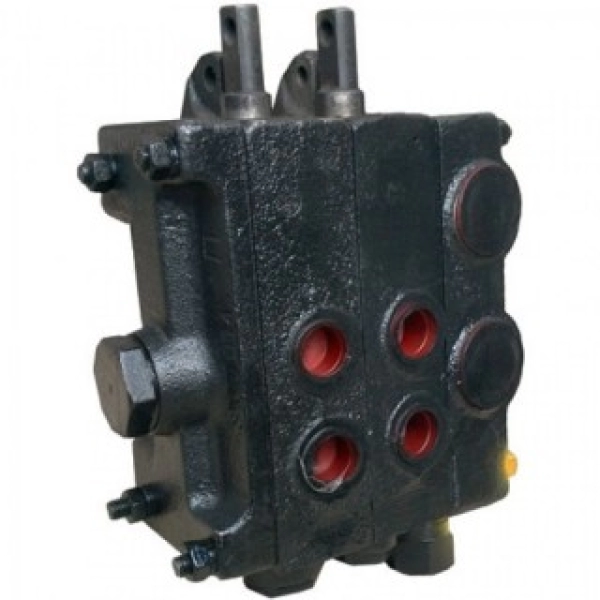

Гидрораспределитель PX-346 2-секционный

20,000.00

200 в наличии

200 в наличии

Описание

Технический характеристики гидрораспределителя РХ-346 (2 секции)
Тип распределителя секционный, клапанно-золотниковый
Номинальное давление на входе, МПа 20
Минимальное давление на входе, МПа 5
Максимальное давление на входе, МПа 20
Максимальные внутренние утечки по зазорам золотника из рабочей полости при нейтральной позиции золотника, см3/мин, не более 18
Расход рабочей жидкости, л/мин 60
Количество рабочих секций 2
Усилие, необходимое для перемещения золотника из нейтральной позиции в рабочее, Н, не более 200
Ход золотника, мм 7
Максимальная тепмература окружающей среды, С° +45
Минимальная епмература окружающей среды, С° -60
Рабочая жидкость минерал./гидравл. масла
Минимальная кинематическая вязкость, мм2 10
Максималльная кинематическая вязкость, мм2 400
Максимальная температура рабочей жидкости, С° +80
Минимальная температура рабочей жидкости, С° -40
Класс чистоты не грубее 25
Номинальная тонкость фильтрации, мкм 25
Масса, кг 10
Применение автокраны КС, автогрейдеры ДЗ-122, ДЗ-143, ДЗ-180, различные манипуляторы, мусоровозы серий КО-33, КО-413, КО-415, КО-424, КО-429, КО-431, КО-440, МС-91, МКЗ



Габаритные и присоединительные размеры гидрораспределителя РХ-346

Гидрораспределитель каталожный номер РХ-346 (2 секции) – распределитель секционный, клапанно-золотниковый. Является очень востребованным на украинском рынке. Нашел свое широкое применение в гидравлической системе коммунальной техники. Речь идет об автокранах, мусоровозах, манипуляторах и автогрейдерах. Предназначен для распределения рабочей жидкости между ведущими механизмами гидросистемы. Работает совместно с гидронасосом, который является нагнетателем рабочей жидкости в систему.

РХ-346 имеет простую конструкцию, которая легко ремонтируется. Каждая из секций без проблем заменяется. Агрегат надежный и долговечный.

Сборочный чертёж гидрораспределителя РХ-346

1 – Соединительные элементы (шпилька, шайба, гайка).
2 – Напорная Секция.
3, 4 – Рабочая Секция (реверс).
5 – Торцевая Секция (сливная).
