| Технические характеристики гидрораспределителя У 063.00.000-3-02 | |
|---|---|
| Тип распределителя | трехпозиционный, золотниковый, секционный |
| Управление | ручное |
| Давление номинальное, МПа (кгс/см2) | 20 (200) |
| Поток номинальный, л/мин | 145 |
| Условный проход, мм | 25 |
| Температура рабочей жидкости, С° | -40..+75 |
| Температура окружающей среды, С° | -60..+45 |
| Масса, кг | 50 |
| Применение | автокраны Ивановец (КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, АК-25, КС-54711, КС-54712, КС-55711, КС-55717) |
Гидрораспределитель каталожный номер У 063.00.000-3-02 — трехпозиционный золотниковый распределитель секционного типа с ручным управлением основными операциями автокранов Ивановец. Отвечает за качество работы гидроцилиндров, гидромоторов и совершения крановых операций. Выполняет работу по распределению рабочей жидкости в гидравлических систем отечественных машин, которые используют в качестве рабочей жидкости (смазочного материала исполнительных механизмов) минеральные масла. Агрегат является универсальным, так как используется автокранами Ивановец всех серий.

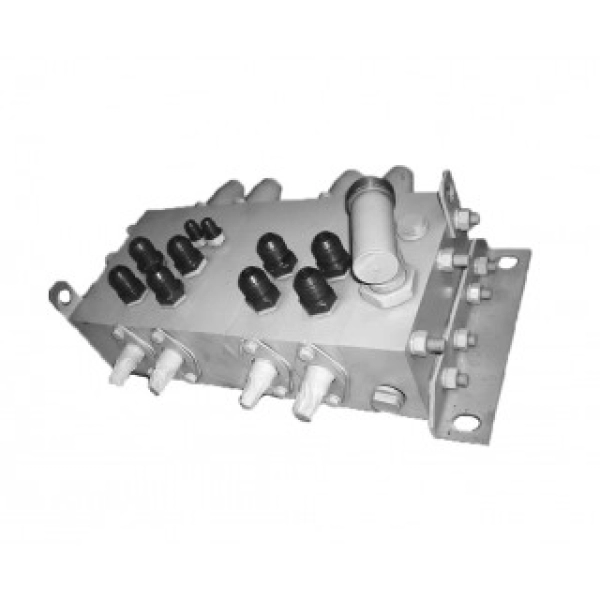

Гидрораспределитель У 063.00.000-3-02
1 — кронштейн левый; 2 — гайка; 3 — золотник; 4,10,13,18 — кольца уплотнительные; 5,11 — болты; 6 — крышка; 7 — грязесъемник; 8 — кронштейн правый; 9 — шпилька; 12,17 — пробки; 14 — крышка; 15,19 — пружины; 16 — шайба; 20 — клапан обратный.
I — напорная секция; II, III, IV, V — рабочие секции; VI — сливная секция; VII — промежуточная секция; Р — напор;Т — слив; П — перелив; Г — гидролиния к размыкателю тормоза; Д — гидролиния дренажная.
Обозначение на принципиальной гидравлической схеме
