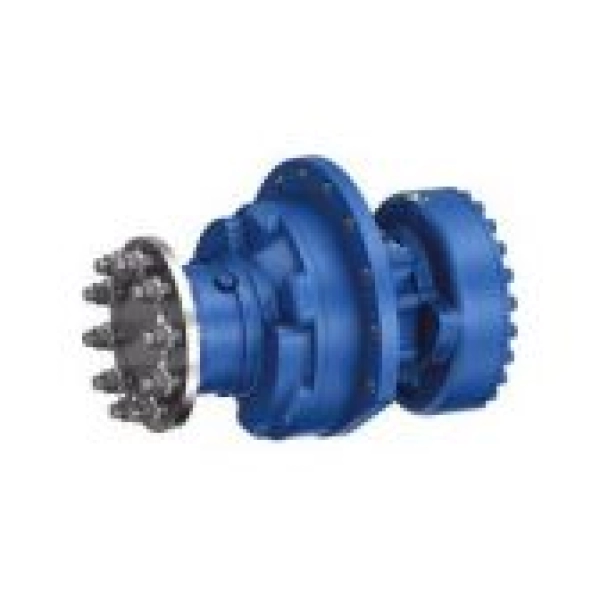

Радиально-поршневой гидромотор MCR-F

Технические характеристики

• Задняя крышка
• Размер рамки 3 … 15
• Смещение 160 … 2150 см³
• Максимальное давление до 470 бар
• Мощность крутящего момента до 13600 Нм

Размер рамки				3	5	10	15
Вес (приблизительно)	Двигатель с одной скоростью (1 л)	м	кг	21	38	65	95
	Двухскоростной двигатель (2WL)	м	кг	26	46	70	95

Размер рамки 3

Размер				160	225	255	280	325	365	400
водоизмещение		V g	cm³	160	225	255	280	325	365	400
Максимальное давление		P max	бар	470	470	470	470	420	420	420
крутящий момент		T max	Nm	1146	1611	1826	2005	2069	2324	2546
Скорость вывода	1L	N max	оборотов в минуту	670	475	420	385	330	295	270
	2WL	N max	оборотов в минуту	875	620	550	500	430	385	350

Размер рамки 5

Размер				380	470	520	565	620	680	750	820
водоизмещение		V g	cm³	380	470	520	565	620	680	750	820
Максимальное давление		P max	бар	470	470	470	470	420	420	420	420
крутящий момент		T max	Nm	2722	3366	3724	4047	3947	4329	4775	5220
Скорость вывода	1L	N max	оборотов в минуту	475	385	350	320	290	265	240	220
	2WL	N max	оборотов в минуту	570	465	420	385	350	320	290	265

Размер рамки 10

Размер				780	860	940	1120	1250	1340
водоизмещение		V g	cm³	780	860	940	1120	1250	1340
Максимальное давление		P max	бар	470	470	470	420	420	420
крутящий момент		T max	Nm	5586	6159	6732	7130	7958	8531
Скорость вывода	1L / 2WL	N max	оборотов в минуту	215	195	178	150	134	125

Размер рамки 15

Размер				1130	1250	1500	1780	2150
водоизмещение		V g	cm³	1130	1250	1500	1780	2150
Максимальное давление		P max	бар	470	470	470	420	420
крутящий момент		T max	Nm	8093	8952	10743	11332	13687
Скорость вывода		N max	оборотов в минуту	145	130	110	90	75
